初期設定

電源を投入する前に，ボードを下図のように設定して下さい． この設定では，KITE-1マイクロプロセッサが命令動作モードで実行されます．

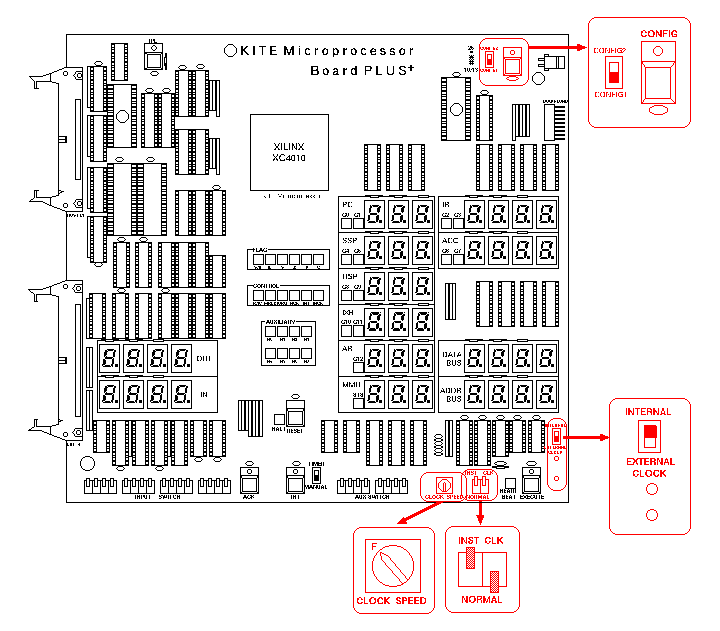

図：KITEマイクロプロセッサ・ボードPLUS+の初期設定(命令動作モード)

確認できたら電源を投入します． 電源の投入直後，すでに CONFIG ROM にあった回路が動作を開始しています．(パワー・オン・リセット) ここで自分の回路をダウンロードしたいときは，この後 xchecker を実行します． CONFIG ROMの回路のダウンロードは，右上の赤で示した CONFIG ボタンを押せばいつでも可能です．

それでは動作を追っていきましょう
