初期設定

電源を投入する前に，ボードを下図のように設定して下さい．

この設定では，KITE-1マイクロプロセッサが通常動作モードで実行されます．

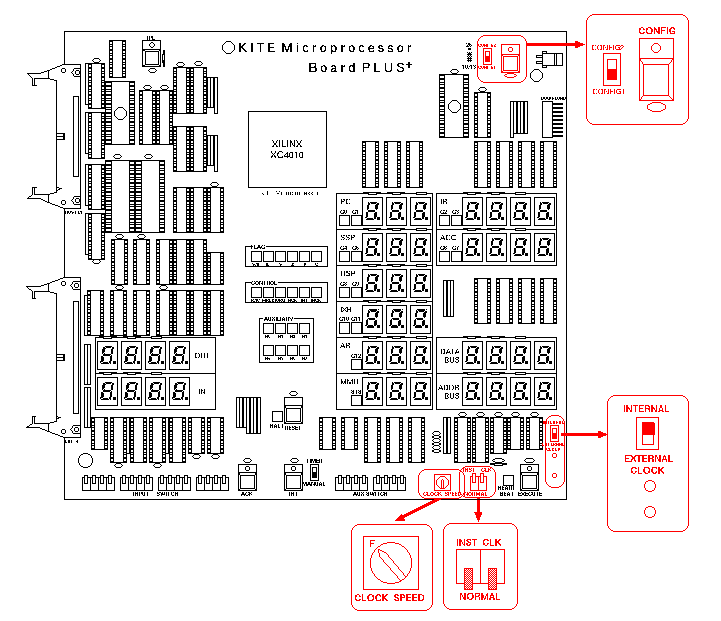

図：KITEマイクロプロセッサ・ボードPLUS+の初期設定(通常動作モード)

確認できたら，電源を投入します．電源の投入直後，すでに CONFIG ROM にあった回路

が動作を開始しています．(パワー・オン・リセット)

ここで，自分の回路をダウンロードしたいときは，この後 xchecker を実行します．

また，すでに何らかの回路をダウンロードしていて， CONFIG ROM の回路をダウンロー

ドしたい場合には右上の赤で示した CONFIG ボタンを押します．

それでは動作を追っていきましょう
