メモリ・I/O構成

KITE マイクロプロセッサにはメモリ空間とI/O空間の2つのアドレス空間がありま す．メモリ空間は000h〜FFFh番地までの4Kワード(アドレス幅12-bit，1ワード は16-bit)であり，I/O空間は00h〜FFh番地の256ワード(アドレス幅8-bit，1ワー ドは16-bit)です．アドレス空間への割り付けは，プロセッサを利用するシス テム設計者やプログラマに一任されます．ただし，プロセッサのスタート番地 はメモリ空間のFFFh番地に格納しなければなりません(格納されたデータのう ち，スタート番地のアドレスとしては下位12-bitが有効となり，上位4-bitは 無視されます)．以下に，物理メモリ空間とI/O空間を示します．
*

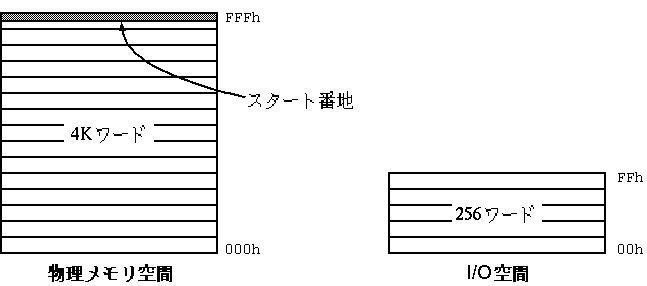

図：物理メモリ空間とI/O空間
