Read Cycle

読み込みサイクル

下図に示すように，KITE-1 マイクロプロセッサの読み込みサイクルはリクエスト(メモリ・リクエストあるいはI/Oリクエスト) を起点に開始します．ですから，読み込みサイクルを開始する前に読み込むデータのアドレスをアドレス・バスから出力しなければなりません．アドレス確定後，プロセッサから周辺装置(メモリまたはI/O)にリクエストを発行します．すると，周辺装置はプロセッサに要求されたデータをデータ・バスに出力し，アクノリッジをプロセッサに返します．プロセッサはそのアクノリッジを確認後，データをフェッチしてリクエストを取り下げます．ここで注意して頂きたいのは，アドレスとR/W #はリクエストが発行されている間，確実に安定していなければなりません．

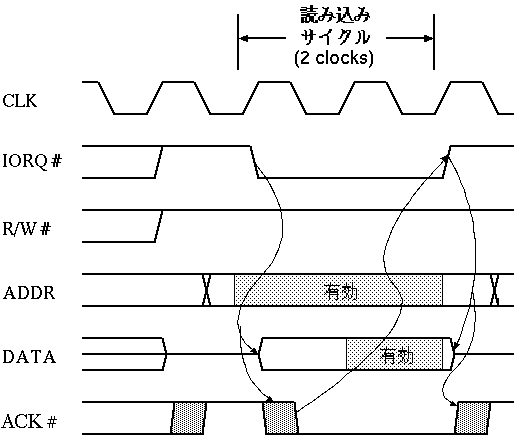

図：読み込みサイクル
