書き込みサイクル

下図に示すように，KITE-1 マイクロプロセッサの書き 込みサイクルはR/W #を起点に開始します．書き込みサイクルを開始する前に書き込 むデータのアドレスをアドレス・バスから出力しなければなりません．アドレス確定 後，R/W #を``L''にしてデータ・バスにプロセッサから書き込むデータを出力しま す．次にプロセッサから周辺装置にリクエストを発行します．すると，周辺装置はプ ロセッサから出力されたデータを書き込む準備を行い，準備終了後，アクノリッジを プロセッサに返します．プロセッサはそのアクノリッジを確認後，リクエストを取り 下げますが同時に周辺回路はデータを書き込みます．その後，R/W #を取り下げ，デー タ・バスをハイ・インピーダンス状態にして終了します．ここで注意して頂きたいの は，読み込みサイクル同様アドレスとR/W #とデータ・バスへのデータはリクエスト が発行されている間，確実に安定していなければなりません．
*

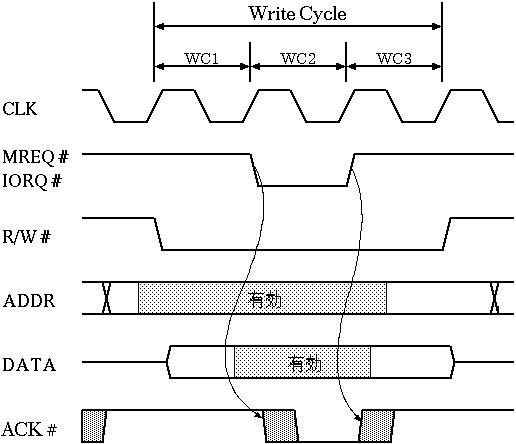

図：書き込みサイクル
