システム開発の概要

　マイクロプロセッサの開発に限らず，一般にディジタルシステム集積回路を 開発する手順は以下の＜図：設計工程＞に示す手順を踏みます．システムの基 本設計や詳細設計の過程を経て，集積回路化する部分の論理設計を行います． 従来は論理設計を行い，その論理回路図を回路図エディタによって入力し，ゲー トレベルのシミュレーションによって動作検証を行うのが普通でした．ハード ウェア記述言語を用いた開発では高度な記述性およびシミュレータを利用して， ゲートレベルだけでなく，機能レベル(レジスタ・トランスファ・レベルに相 当)や，さらにソフトウェアイメージに近いような動作レベルでの設計動作検証 が可能となります．

　ハードウェア記述言語を用いた場合，高度なレベルで記述された回路は論理 合成を行うことでゲートレベルにまで展開されます．この際に実装デバイスの 内部構成を意識した論理回路化を行う必要があります．そのためライブラリが 重要な鍵となります．論理回路は最終的にネットリストと呼ぶゲートの接続情 報を示すファイルとして表現されます．そして，動作速度，回路規模や発注個 数に応じて，以後スタンダード・セル，フルカスタム，ゲートアレイ，FPGA (利用者側で内部構成を書き込み可能なゲートアレイ)等への実装工程に流れて 行きます．

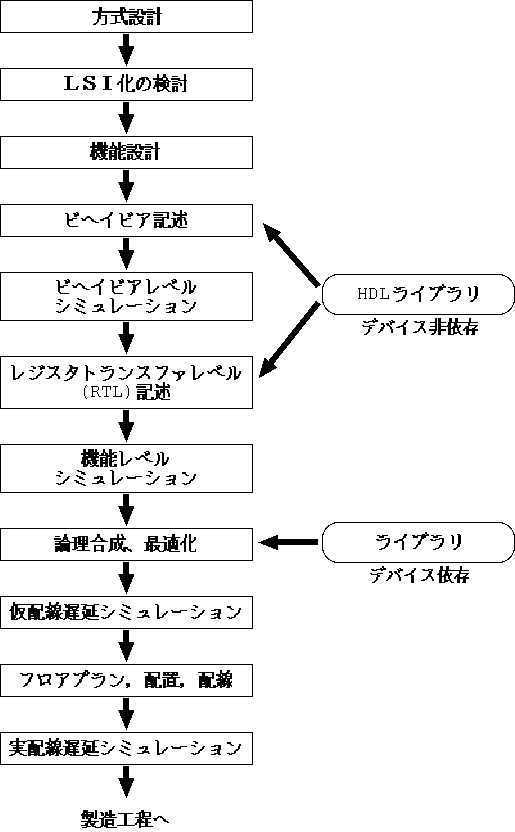

図：設計工程
