シミュレータの使い方

シミュレーションデータの入力

先ほどは，こちらから与えたデータを基にシミュレーションを行いましたが，これだけでは十分にシミュレーションを行ったことにはなりません．そこで，シミュレーションデータを追加する方法を説明します．

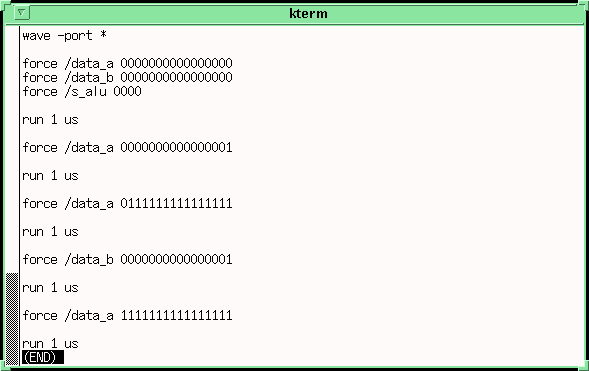

サンプルのalu.doは，下図のように書いてありますが，基本的にはwave， force，及びrunを用いて検証できます．他にも，いろいろな機能がありますが，詳細についてはMentor Graphic社のマニュアルを御覧下さい．

では，基本的なコマンドの説明を行います．

wave 　波形を出力するウィンドウに観測する端子を割り付けるコマンドです．*も使用できます．
force 　任意のsignalに信号を割り付けるコマンドです．
run 　シミュレーション時間を進めるコマンドです．デフォルトの単位はSTARTUPウィンドウのSimulator resolutionで指定できます．

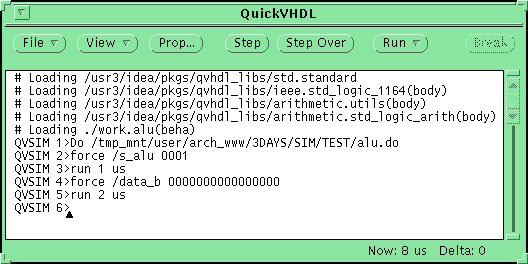

以上のコマンドをエディタを用いてサンプルスクリプトファイルのalu.doに書き加えるか下図のように QuickVHDLのウィンドウに直接入力することでさらに詳細なシミュレーションを行うことができます．

では，詳細なシミュレーションを行って見ましょう．以下にALUの命令を示します．

S_ALU(3)	S_ALU(2)	S_ALU(1)	S_ALU(0)	演算内容
0	0	0	0	加算(IADD)
0	0	0	1	減算(ISUB)
0	0	1	0	インクリメント(IINC)
0	0	1	1	デクリメント(IDEC)
0	1	0	0	論理和(IOR)
0	1	0	1	論理積(IAND)
0	1	1	0	排他的論理和(IEOR)
0	1	1	1	補元(INOT)
1	0	0	0	論理左シフト(ILSL)
1	0	0	1	算術左シフト(IASL)
1	0	1	0	論理右シフト(ILSR)
1	0	1	1	算術右シフト(IASR)
1	1	0	0	左回転(IROL)
1	1	0	1	右回転(IROR)
1	1	1	0	スワップ(ISWP)

QuickVHDLウィンドウには，File,View,Prop...,Step,Step Over, Runなどのコマンドが用意されています．ここでは，最もよく用いるFileについてのみ説明します．

Fileには，Restart Design..., Load New Design..., Execute Command file...の3つのコマンドが用意されています．

Restart Design...は，シミュレーションを初期状態に戻します．ただし，オプションで保持することも可能です．（ワークディレクトリのシミュレーションデータは読み込まれません．）
Load New Design...は，現在のシミュレーション結果を放棄し，ワークディレクトリからシミュレーションデータを再度読み込み直します．
Execute Command file...は先ほどから使用している通りスクリプトファイルを読むためのコマンドです．

Waveウィンドウの端子の設定は，先ほど説明しました．また，このウィンドウにもいろいろな機能はありますが，ウィンドウ上側のコマンドを見ればある程度わかるものばかりなので説明は省きます．ここでは，コマンドでは行えない wave画面内の拡大方法について説明しておきます．

シミュレーション結果のフルスクリーンは，ZoomコマンドのFull Sizeで行えます．部分拡大はZoomのRange...でも行えますが，マウスの中央のボタンを押しながらWaveの画面内で範囲を指定して行う方がより簡単に行えます．
