KITE-1マイクロプロセッサのシミュレーション

シミュレーション方法について説明していきますが，その前にシミュレーションに必要となるスクリプトデータをダウンロードして下さい．

シミュレーション用スクリプトデータ

kite.do: KITE-1マイクロプロセッサシミュレーション用スクリプト

ダウンロードが終了したら，シミュレータに起動を行います．

シミュレータの起動

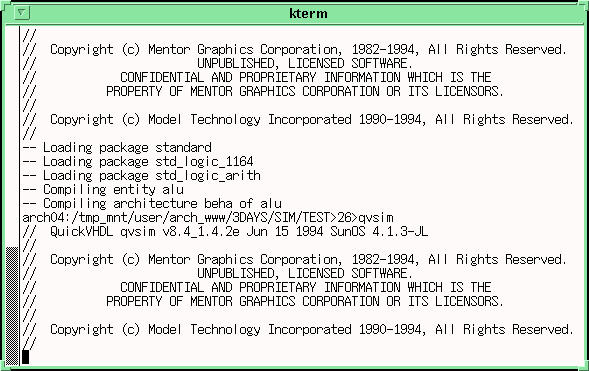

シミュレータの起動は，qvsimというコマンドを使用して行います．ターミナルのコマンドラインから，

% qvsim

を実行してください．

この時，バックグランドでは起動しないでください．

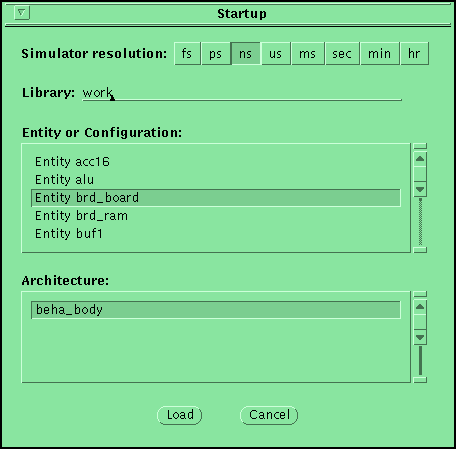

すると，以下のような2つのウィンドウが起動しますので，STARTUPのウィンドウのEntity brd_boardを選択し，その後にloadをクリックしてください．すると，シミュレーション用データが読み込まれます．

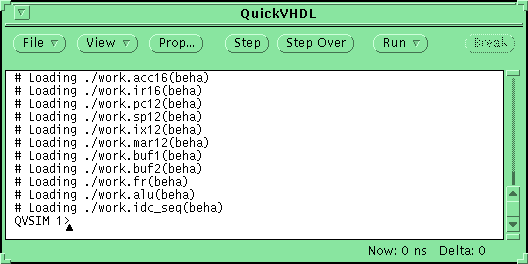

読み込んだ結果は，QuickVHDLのウィンドウに表示されます．

シミュレーションの実行

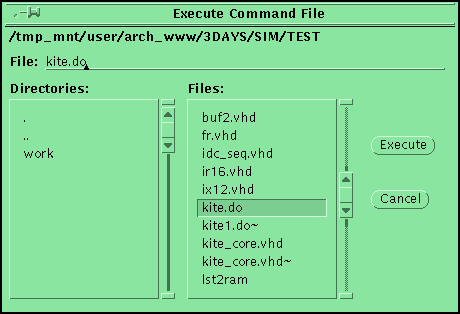

では，シミュレーションを行います．QuickVHDLのウィンドウの左上のfileをマウスの右ボタンで押して下さい．すると，ウィンドウが表れますから， Execute command file...をマウスのカーソルを持っていき，離してください．すると，下図のようなExecute Command Fileウィンドウが現れます．

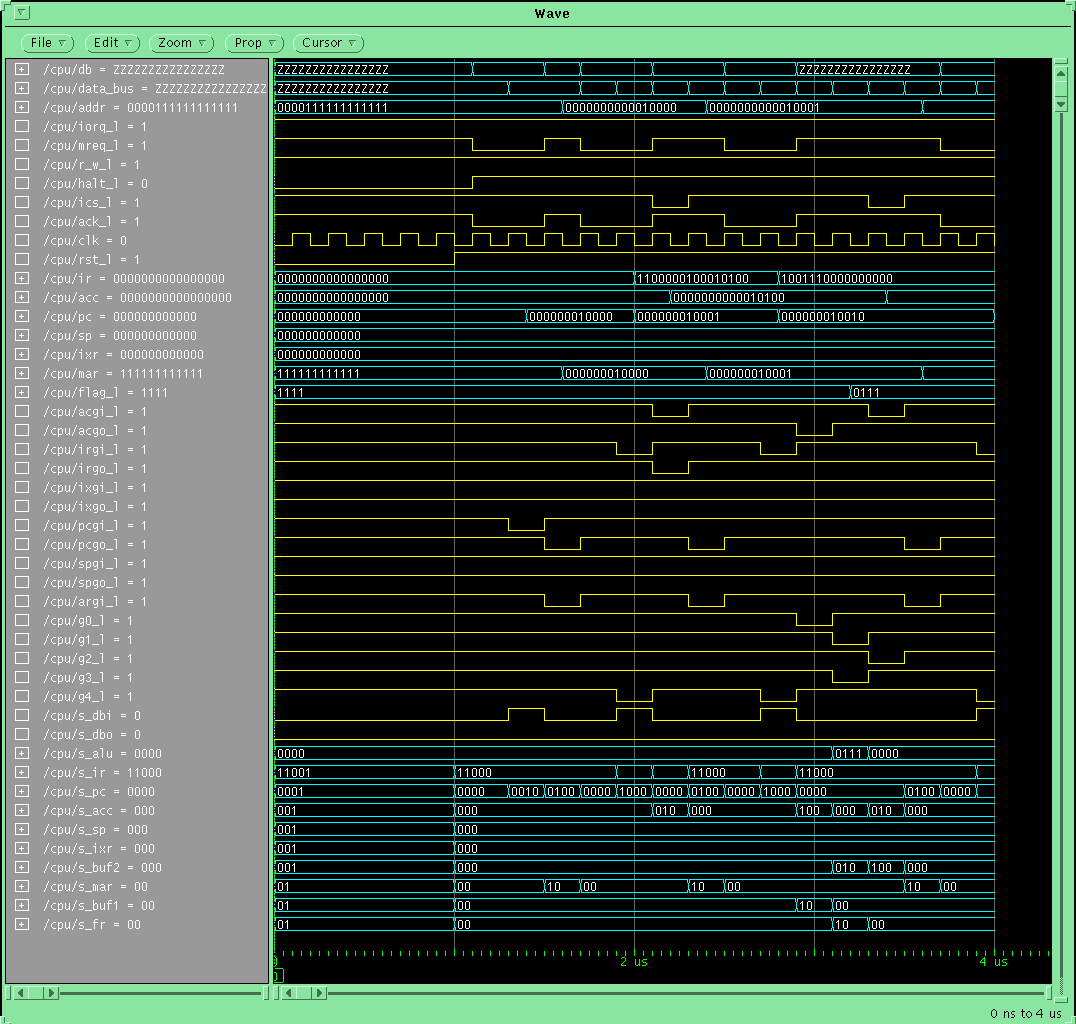

ここで，先ほどダウンロードしkite.doファイルをクリックし，ウィンドウ右のExecuteコマンドをクリックすると，下図のようなwaveが現れシミュレーションを行います．

waveが表示されたら，意図した動作を行っているか確認して下さい．

動作の確認が終了したら，2 ms程シミュレーションを実行してください．実行後，waveで/cpu/accの値が"GOOD"(0x900d)であり，かつ/cpu/halt_lが'1'であれば，正常動作です．/cpu/accの値が異なる場合，どこかに誤りがあります． /cpu/accに出力されているコードがエラーコードですから，アセンブラのソースで/cpu/accの番号のchk項目を探し，詳細な検証を行ってください．

"Good"がでたら，次は論理合成です．

論理合成へ
