加算命令[ADD](正 ＋ 正 ＝ 正)

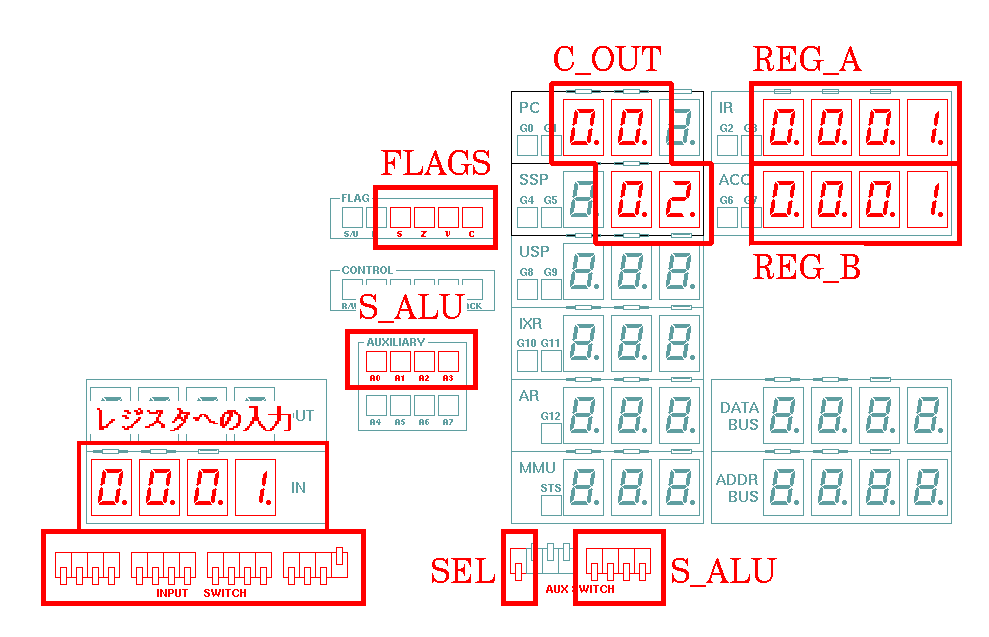

例として，[0x0001] + [0x0001] = [0x0002]を実行します．AUX SWITCHの右半分は"OFF"になっているでしょうか？ 以下の手順に従って，REG_A，REG_Bに値をセットして下さい． (1)　まずREG_Aに値をセットするために，AUX SWITCHの左端(右から8番目)のスイッチを"ON"にします． (2)　INPUT SWITCHを使って値をセットします，具体的には右端(右から1番目)のスイッチだけを"ON"にし，他は"OFF"にします． (3)　EXCUTEスイッチを押して下さい．これでREG_Aに値がセットされたはずです． (4)　次にREG_Bに値をセットするために，AUX SWITCHの左端(右から8番目)のスイッチを"OFF"にします． (5)　INPUT SWITCHを使って値をセットします，具体的には右端(右から1番目)のスイッチだけを"ON"にし，他は"OFF"にします． (6)　EXCUTEスイッチを押して下さい．これでREG_Bに値がセットされたはずです． REG_A，REG_Bに値をセットできたでしょうか？ 設計した回路が正しければ，下図のように表示されるはずです，正しい結果とフラグは得られたでしょうか？

正 ＋ 正 ＝ 負 の場合
