(STEP 1)実行番地のセット

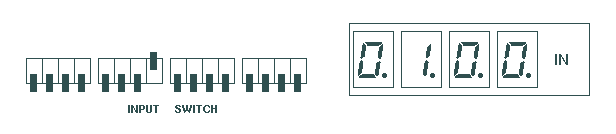

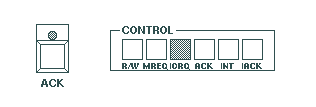

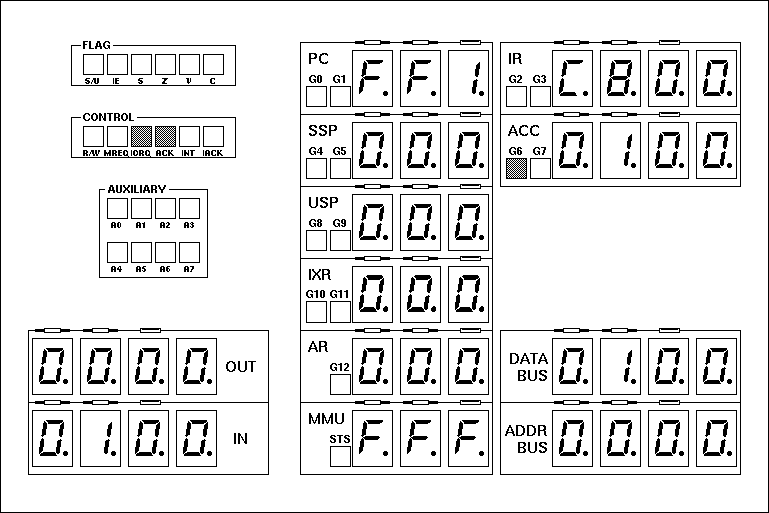

まず，RESET を押します．するとプロセッサが動作を開始します プログラムの実行開始番地のアドレスを要求していることを示すACKのLEDとIORQのLEDが点灯しています． プログラムはROM領域の[100h]番地から格納されていますので，実行開始番地を[100h]に セットします． ボード左下のトグルスイッチを[100h]にセットします．IN のLEDに [0100]が表示されたことを確認して下さい． ACKを押します． アドレス[0100]がACCにフェッチされたことを示すG6が点灯したはずです．同時に ACC用LEDにも[0100]が表示されています．

各命令について動作を追っていきましょう
