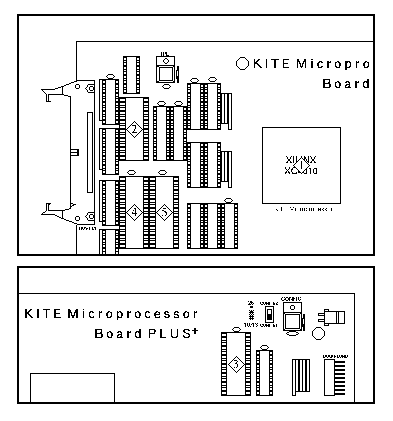

図：KITEマイクロプロセッサボードPLUS+（部分図）

1◇LCA KITEマイクロプロセッサボードPLUS+の中心であるLCAです．構成データを与えることに よって，様々な論理回路を実装できます．KITEマイクロプロセッサもLCAに実装されて動 作します．

2◇Sample Program ROM KITEマイクロプロセッサボードPLUS+，電源投入時にIPL動作として起動プロ グラムやサンプルプログラムをKITE マイクロプロセッサのメモリ空間の上位 32Kワード(0x0000〜0x7fff)に読み込みます．起動プログラムやサンプルプロ グラムデータがこのROMに格納されています．

3◇CONFIG ROM LCAをROMモードでコンフィグレーションするための構 成データが記憶されています．サンプルデータとして，それぞれ3バスのKITE -1マイクロプロセッサの構成データおよびKITE -2マイクロプロセッサ(この マニュアルはKITE -1マイクロプロセッサを対象としています)の構成データが 用意されています．起動プログラムやサンプルプログラムと同様，電源投入時 に自動的にLCAにロードされます．

4◇RAM_H，5◇RAM_L
KITEマイクロプロセッサボードPLUS+では，KITEマイクロプロセッサのメモリ空間の64Kワード(0x0000〜0xffff)をRAM領域としています．デュアルポート構成となっており， 3○メモリインタフェースコネクタを通して外部からプログラムやデータの転送を行うことができます．

スイッチ・コネクタ類
