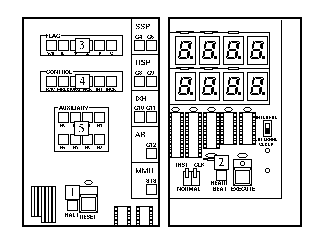

図：KITEマイクロプロセッサボードPLUS+（部分図）

1□HALT KITEマイクロプロセッサのHALT信号です．
プロセッサがHALT命令を実行すると点灯します．

2□HEART BEAT KITE マイクロプロセッサの動作クロックに合わせて点灯します．

3□FLAG
KITE マイクロプロセッサのフラグです． S/U(supervisor mode/user mode)，IE(interrupt enable)， S(sign)，Z(zero)，V(overflow)，C(carry)の各フラグを表示します．KITE-1マイクロプロセッサはシングルモードで割込みをサポートしていないので，S/U，IEフラグはありません

4□CONTROL KITE マイクロプロセッサの制御信号です．R/W(read/write)，MREQ(memory request)，IORQ(I/O request)，ACK(acknowledge)，IACK(interrupt acknowledge)の各制御信号を表示します．

5□AUXILIARY プロセッサ内部の各種ゲートの開閉状態等を表示できます． プロセッサの設計者が自由に利用できるLEDです．

A0 : BUF1のデータ書き込み信号	A1 : BUF2のデータ書き込み信号
A2 : BUF2のデータ読み出し信号	A3 : FRのデータ書き込み信号
A4 : PCのインクリメント信号	A5〜A7 : 未使用

6□〜13□G0〜G12,STS プロセッサ内部の各種レジスタのゲートの開閉状態を表示します．赤のLED点 灯でレジスタへの入力を，黄のLED点灯でレジスタからの出力を示します．以 下にレジスタとの対応を示します．

6□プログラムカウンタの入出力ゲート

7□命令レジスタの入出力ゲート

8□スーパバイザスタックポインタの入出力ゲート

9□アキュムレータの入出力ゲート

10□ユーザスタックポインタの入出力ゲート

11□インデックスレジスタの入出力ゲート

12□メモリアドレスレジスタの入出力ゲート

13□メモリマネージメントユニットのステータス

14□OUT 出力値を表示します．

15□IN 17○データ入力スイッチからの入力値を表示します．

16□PC プログラムカウンタの値を表示します．

17□IR 命令レジスタの値を表示します．

18□SSP スーパバイザモード時のスタックポインタの値を表示します．

19□ACC アキュムレータの値を表示します．

20□USP ユーザモード時のスタックポインタの値を表示します．

21□IXR インデックスレジスタの値を表示します．

22□AR メモリアドレスレジスタの値を表示します．

23□MMU メモリマネージメントユニットの値を表示します．

24□DATA BUS データバスの値を表示します．

25□ADDR BUS アドレスバスの値を表示します．

ボードについてだいたいわかったでしょうか？

それでは実際にボードを用いた動作検証に移りましょう
