状態フラグと生成条件

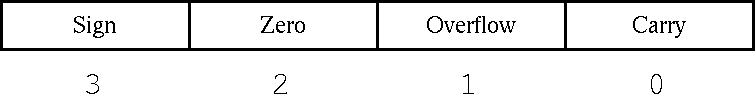

図：フラグレジスタと状態フラグ

• Carry
  キャリーは演算の種類によってフラグの示す意味が変わってきます． 算術演算命令では，演算結果にキャリーかボロー が生じた場合に，キャリー・フラグをセットします．生じない 場合には，キャリー・フラグをクリアします．論理演算命令 では，キャリー・フラグを必ずクリアします．シ フト演算命令では，左シフト（左回転）の場合MSB（Most Significant Bit）を，右シフト（右回転）の場合LSB（Least Significant Bit）を，キャリー・フラグに保持します．スワップ命 令の場合，キャリー・フラグを必ずクリアします．詳細は 付録の命令セットを参照して下さい．
• Overflow
  オーバフローは演算の種類によってフラグの示す意味が変わってきま す．算術演算命令では，演算結果に桁あふれが起きた場合 （例えば，正の数と正の数を加算したにも関わら ず，答が負の数になる場合など)），オーバフロー・フラグ をセットします．起こらない場合，オーバフロー・フラグをクリアし ます．論理演算命令では，オーバフロー・フラグを必ずクリ アします．シフト演算命令では，算術シフト命令の演 算前と演算後の符合ビットが異なれば，オーバフロー・フラグをセッ トします．その他の場合，オーバフロー・フラグをクリアします．詳 細は付録の命令セットを参照して下さい．
• Zero
  演算命令実行後，その演算結果がゼロであればゼロ・フラ グをセットします．ゼロでなければゼロ・フラグをクリアします．
• Sign
  演算命令実行後，その演算結果が負の数（負の数は2の補数 とする）であれば，サイン・フラグをセットします．正の数であれば， サイン・フラグをクリアします．
