KITE-1マイクロプロセッサのシミュレーションデータ作成

コンパイルは正常に終了しましたか？ 次に，シミュレーションのデータ作成 を行います．今回は，今までと異なり計算機システム全体をVHDLで記述してい るため，メモリにアセンブラで記述したソースを読めるように加工してシミュ レーションを行います．

アセンブラでの記述

マイクロプロセッサを検証するために， アセンブリ言語 でテストプログラムを記述します．ここでは，サンプルとしてtest_sim.asmファ イルを用意しました．

test_sim.asm

ここからは，このサンプルを用いて説明します．

アセンブル

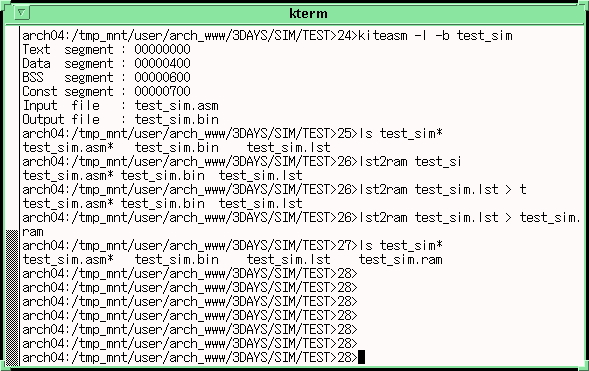

アセンブルには，kiteasmを使用します．今回は，

% kiteasm -l -b test_sim.asm

と行ってください．

次に，test_sim.lstのデータをシミュレーションで利用できるように，

% lst2ram test_sim.lst > test_sim.ram

を実行してください．

シミュレーションへ
