brd_pkg.vhd:
ボード用のパッケージ
では，KITE-1マイクロプロセッサのコンパイルを行ってみましょう．ここでは， Quick VHDLを用いて算術論理演算回路をシミュレーションしたことがあるとい う前提で説明していきます．一度もされたことがない方は，先に 算術論理演算回路のシミュレーション を行った後に，KITE-1マイクロプロセッサのシミュレーションを行ってください．
brd_pkg.vhd:
ボード用のパッケージ
brd_ram.vhd:
メモリ
brd_board.vhd:
KITEマイクロプロセッサボードPLUS+
brd_board.vhdは，I/O空間をサポートしていません．
ワーキングディレクトリの作成
算術論理演算回路で，
は，
に進んでください．
ワーキングディレクトリは，qvlibというコマンドを使用して行い ます．ワーキングディレクトリ名は，ここではworkとします．ターミナルのコ マンドラインから，
% qvlib work
KITE-1マイクロプロセッサのコンパイルコンパイルは，qvcomというコマンドを使用して行います．今回は， 算術論理演算回路のように単階層ではありません．qvcomは，下位 階層から必ずコンパイルする必要がありますから，まずはマイクロプロセッサ の構成要素（レジスタや算術論理演算回路）からコンパイルしましょう．
例えば，
KITEマイクロプロセッサボードPLUS+のコンパイルKITEマイクロプロセッサボードPLUS+のVHDLソースも階層設計されています． ですから，次の順でコンパイルを行ってください．

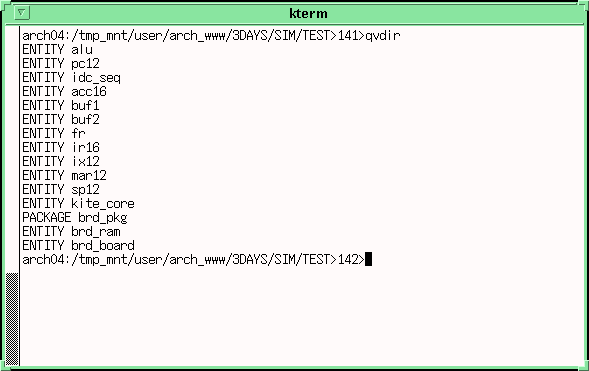

コンパイルの確認コンパイルの情報は，
% qvdir
で確認できます．

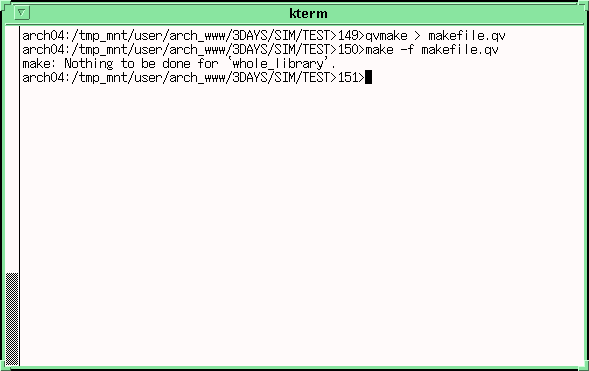

Makefileの作成検証を行う時に，設計変更毎に複数ファイルをコンパイルしていては，効率の 良い検証は行えません．そこで，Quick VHDLには設計者からそれらの負担を軽 減するためにMakefileを作成するコマンドが用意されています．Makefileを作 成することで，設計変更があった場合でも，
% make -f makefile.qv
を実行することでコンパイルすることができます．Makfile作成コマンドは，
% qvmake > makefile.qv
です．
シミュレーションデータ作成へ
