算術論理演算回路のシミュレーション

コンパイルは正常に終了しましたか？次に，シミュレーション方法について説明していきますが，その前にシミュレーションに必要となるスクリプトデータをダウンロードして下さい．スクリプトデータの説明は，シミュレーションを行った後の次ページで簡単に行います．

シミュレーション用スクリプトデータ

alu.do: 算術論理演算回路のシミュレーション用スクリプト

ダウンロードが終了したら，シミュレータに起動を行います．

シミュレータの起動

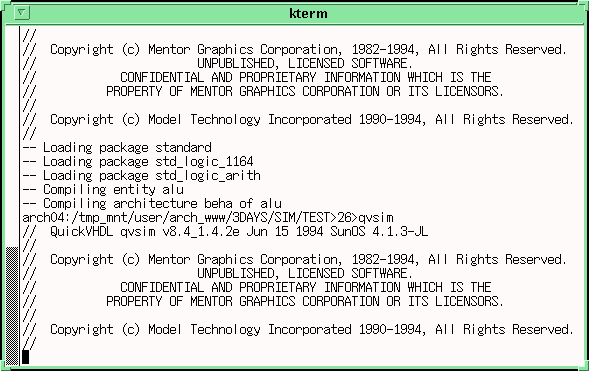

シミュレータの起動は，qvsimというコマンドを使用して行います．ターミナルのコマンドラインから，

% qvsim

を実行してください．

この時，バックグランドでは起動しないでください．

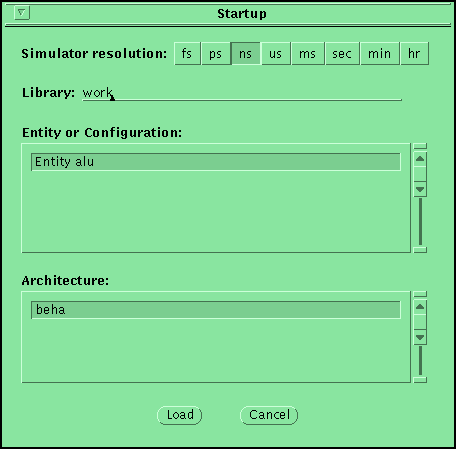

すると，以下のような2つのウィンドウが起動しますので，STARTUPのウィンドウのEntity aluを選択し，その後にloadをクリックしてください．すると，シミュレーション用データが読み込まれます．

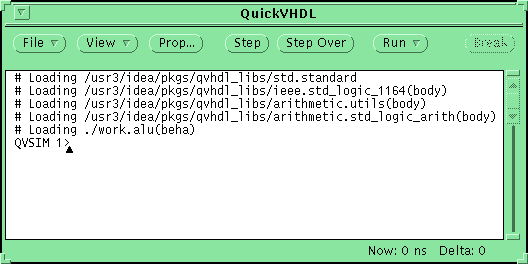

読み込んだ結果は，QuickVHDLのウィンドウに表示されます．

シミュレーションの実行

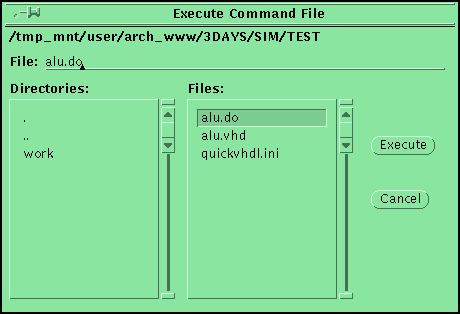

では，シミュレーションを行います．QuickVHDLのウィンドウの左上のfileをマウスの右ボタンで押して下さい．すると，ウィンドウが現れますから， Execute command file...をマウスのカーソルを持っていき，離してください．すると，下図のようなExecute Command Fileウィンドウが現れます．

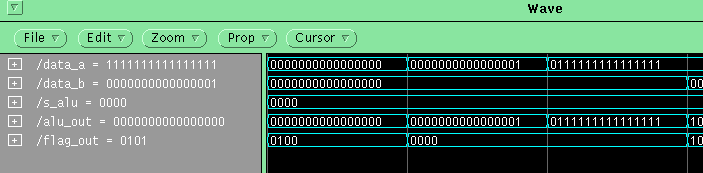

ここで，先ほどダウンロードしたalu.doファイルをクリックし，ウィンドウ右のExecuteコマンドをクリックすると，Waveウィンドウが現れますので，Wave ウィンドウのZoomをマウスの左ボタンでクリックすると下図のようなwaveが現れシミュレーションを行えます．

waveが表示されたら，意図した動作を行っているか確認して下さい．

サンプルソースでは，

0x0000 + 0x0000 = 0x0000 　flags(0100) 0x0001 + 0x0000 = 0x0001 　flags(0000) 0x7fff + 0x0000 = 0x7fff 　flags(0000) 0x7fff + 0x0001 = 0x8000 　flags(1010) 0xffff + 0x0001 = 0x0000 　flags(0101) を行っています．これでシミュレーションの簡単な説明は，おしまいです．次にもう少しシミュレータの使い方について説明をしておきます．

シミュレータの説明へ
