論理合成を実行するには，GUIを用いる方法とターミナルのコマンドライン から実行する方法の2種類があります．
- Autologic IIの画面を用いる方法
- ターミナルのコマンドライン上で，
% alui &
を実行します．

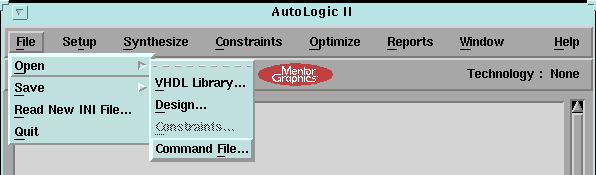

- ファイルメニューから"Open -> Command File..."を選択します．
- 必要なスクリプトファイルを選択します．
- 算術論理演算回路の場合

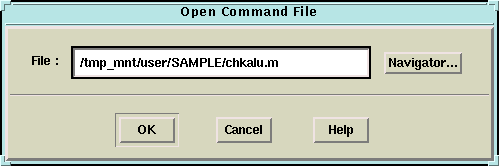

chkalu.m を選択します．
- KITE-1マイクロプロセッサ全体の場合

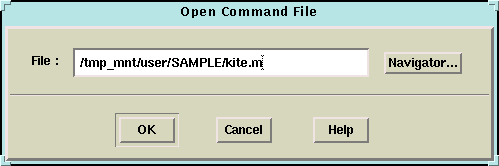

kite.m を選択します．

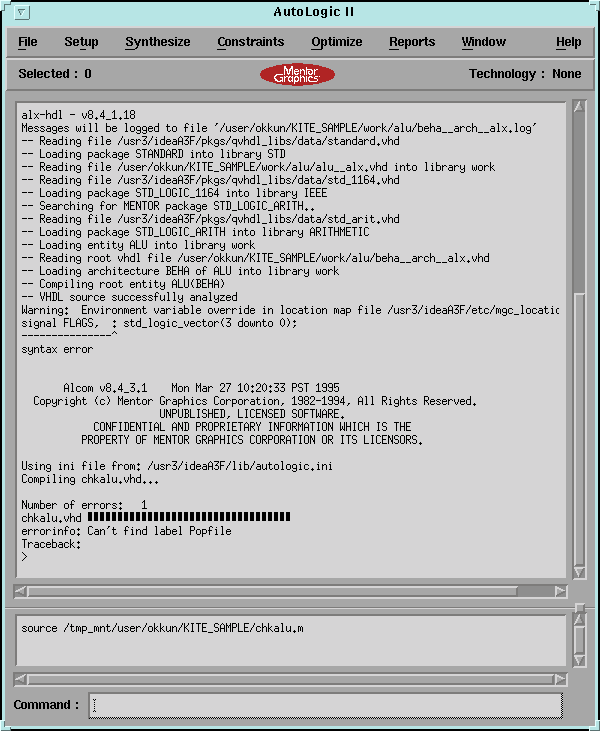

論理合成中はウィンドウ中に処理中のメッセージが表示されます．VHDLファイル中に致命的な誤りがあった場合は，次の図のようにエラーが表示され処理が中断されます．エラー箇所を確認しVHDLファイルを修正して下さい．再度，論理合成を実行するにはファイルメニューからスクリプトファイルを選択します．
- 算術論理演算回路の場合
- コマンドラインで実行する方法
- 算術論理演算回路の場合
ターミナルのコマンドライン上で，
% Syn -x "source ./chkalu.m"
を実行して下さい．
- KITE-1マイクロプロセッサ全体の場合
ターミナルのコマンドライン上で，
% Syn -x "source ./kite.m"
を実行して下さい．
- ターミナルのコマンドライン上で，

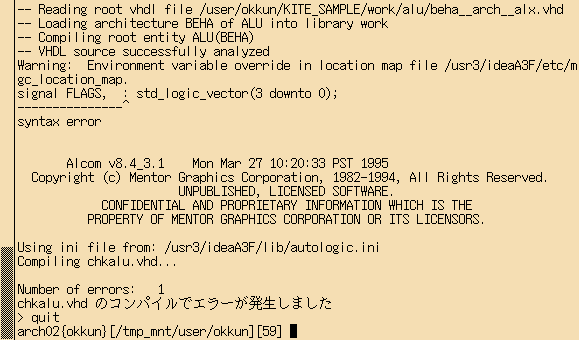

論理合成中はターミナルに次の図のように処理中のメッセージが表示されます．VHDLファイル中に致命的な誤りがあった場合は，エラーが表示され処理が中断されます．エラー箇所を確認しVHDLファイルを修正して下さい．再度，論理合成を実行するには、"quit"で論理合成を終了し、再度上述のコマンドを実行します．
実行中の表示にエラーがなく，ウィンドウあるいはターミナルに"Run Complete"と 表示されていれば論理合成処理が完了し，ネットリストが生成されています．
- 算術論理演算回路の場合
論理合成が正常に完了していれば，"xnf_chkalu"というディレクトリに XNF ファイルが生成されています．
- KITE-1マイクロプロセッサ全体の場合
論理合成が正常に完了していれば，"xnf_kite"というディレクトリに XNF ファイルが生成されています．
