CHKALUの操作法

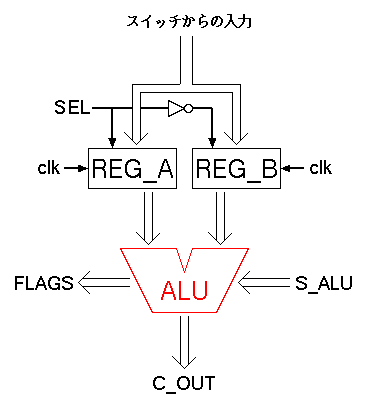

左図にCHKALUの構造を示します．



CHKALUは主にALUをコアとして，MUX，REG_A，REG_Bから構成されます．

ALUは二つないし一つのレジスタから演算用のデータを受けとり，制御信号 S_ALUで指定された演算を実行します．そして，演算結果をC_OUTとFLAGSに出力します．

REG_AとREG_Bは，ALUに演算用のデータを供給するためのレジスタです．
入力はレジスタを選択して，スイッチから行います． 具体的には選択信号SELが'H'のときREG_Aに，'L'のときにREG_Bに入力します．


具体的なボードの操作は，下のCHKALUとボードの対応をみて行って下さい．

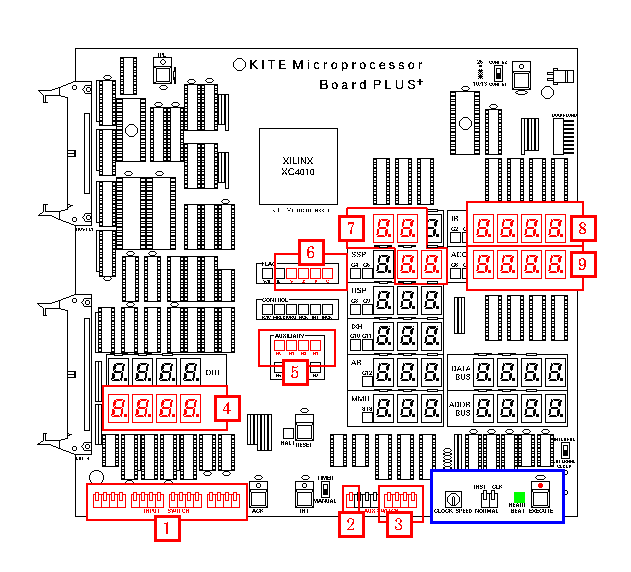

左図にCHKALUとボードの対応を示します．


REG_A，REG_Bへのデータ入力用のスイッチ(16ビット)

レジスタ選択信号 SEL(1ビット)
SEL='H'ならばREG_Aに，SEL='L'ならばREG_Bに，スイッチからの入力が書き込まれる．
S_ALUへの制御信号(4ビット)

入力データの表示(16ビット)

S_ALUへの制御信号の表示(4ビット)

フラグの表示(4ビット)

演算結果C_OUTの表示(16ビット)

REG_Aの表示(16ビット)

REG_Bの表示(16ビット)

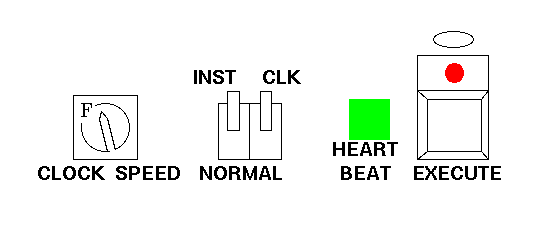

青線で囲まれたスイッチ類の設定に注意！ 下図のようにnomalのCLKが'H'に，CLOCK SPEEDがFになっているでしょうか？
レジスタへの値の入力は，EXECUTEスイッチを押して行って下さい．

加算命令[ADD]から検証しましょう
