KITE-1[1-bus version]の動作検証

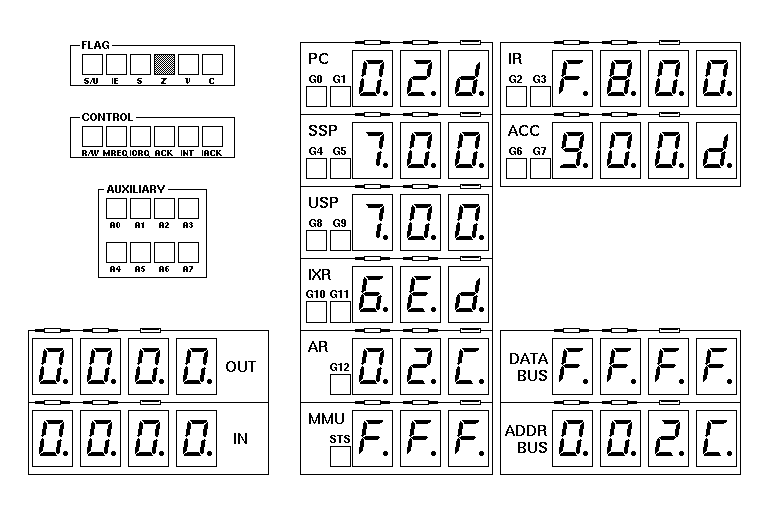

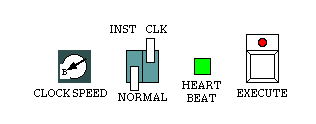

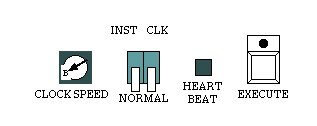

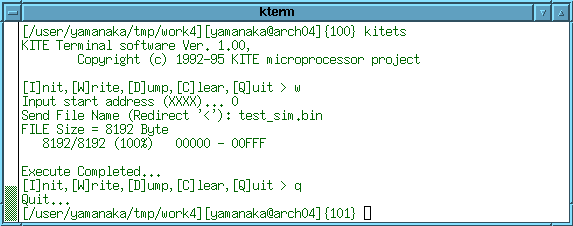

実際に設計したKITE-1マイクロプロセッサの動作検証を， KITE-1マイクロプロセッサのシミュレーションデータの作成 のページでtest_asm.simをアセンブルして生成したtest_sim.binを用いて行います． まずボードの左下のスイッチ類を下図のように設定して下さい． ここでtest_sim.binをボードにダウンロードするために次のkitetsを実行します．具体的には，以下のようにします． 上記のkitetsを実行後，すでにボード上のメモリには指定したプログラムが格納されているはずです． ここでCLKのスイッチを下図のように"OFF"にしてください．CLOCK SPEEDは"B"程度がいいでしょう． HALTのLEDが点灯していればRESETスイッチを押して下さい．すると，実行が開始されます． 回路が正常に動作していれば，実行終了後にLEDの表示が下図のようになります．

以上でマイクロプロセッサ開発セミナーの過程を終了します．おつかれさまでした．
