1. xnfmerge：XNFファイルの併合

   xnfmergeは階層化されたネットリストをトップモジュールの名を持つ１つのネッ トリストに併合します．

   この時に生成されたネットリストの拡張子はxffです．また，xnfmergeの実行 ログ情報は，top_module.mrgファイルに出力されます．

2. xnfprep：併合後のネットリストのチェック

   xnfprepはxnfmergeの結果生成されたXFFファイルを読み込んでネットリストの 正当性をチェックし，最適化されたネットリストを生成します．また，ピン情 報ファイルから外部ピンとの接続も行います．これにはピン情報ファイル (kite_chip.cstまたはchkalu.cst)を別に用意する必要があります．最適化の 条件を記述した設定ファイル(xactinit.dat)も同様に用意します．

   この時に生成されるネットリストの拡張子はxtfです．また，実行ログ情報 は，xnfprep.logに，エラー情報などは，top_module.prpファイルに出力され ます．

3. ppr：配置配線

   pprはLCA上へ論理回路の配置および論理回路間の配線を自動で行います．

   この時に生成されるデータファイルの拡張子はlcaです．また，実行ログ情 報はppr.logファイルに出力されます．

4. makebits：ダウンロードデータの作成

   makebitsはtop_module.lcaから最終的にFPGAへダウンロードするファイル top_module.bitを生成します．

ALUまたはKITEのピン情報ファイルと最適化条件設定ファイルを各自のネット リストが格納されているディレクトリ(xnf_chkalu またはxnf_kite)にセーブしましょう．

chkalu.cst : ALU用ピン情報ファイル

kite_chip.cst : KITE用ピン情報ファイル

xactinit.dat : XACT設定ファイル

また，論理合成で出力されるネットリストがopt_nl.xnfになっています．これ を最上位モジュール名(chkaluまたはkite_chip)にコピーします．

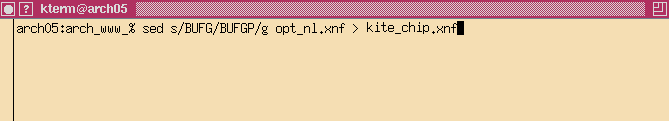

ターミナルのコマンドラインから，

% sed s/BUFG/BUFGP/g opt_nl.xnf > chkalu.xnf

または，

% sed s/BUFG/BUFGP/g opt_nl.xnf > kite_chip.xnf

と入力して下さい．
