実遅延シミュレーションのやり方

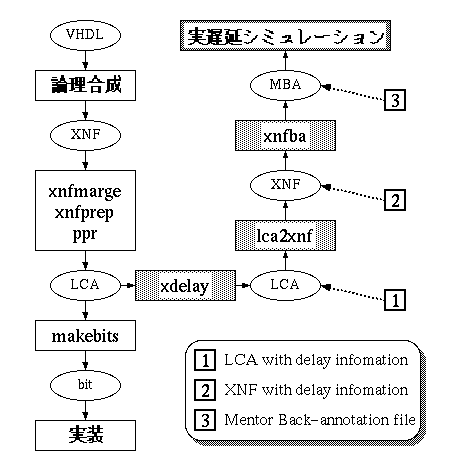

これまでの作業でVHDLソースからFPGAへ実装するためのダウンロードデータの 作成までの流れを説明してきました（下図左側）．
ここではFPGAへのダウンロードデータから実遅延情報を抽出し，それを元に実 遅延シミュレーションを行う方法について紹介します（下図右側）．




この作業フローで使用するツールを簡単に説明します．
  1. xdelay
    配置配線(ppr)によって生成されたLCAファイルから配線遅延情報を抽出し，そ れを付加したLCAファイルを生成します．

  2. lca2xnf
    xdelayで生成された遅延情報が付いたLCAファイルから遅延情報が付いたネッ トリスト(XNF)を生成します．

  3. xnfba
    lca2xnfで生成されたネットリストからMentorのQuickSimII用の内部フォーマッ トに変換します．
